【高百标识】机电管道标识-管道标识细部做法解读

发布时间：2022-10-14浏览次数：

管道标识细部做法解读

【标识形式】

文字+箭头。文字代表介质、系统名称，箭头表示介质流向。

【标识颜色】

按管内介质、风管系统确定。

【标识规格】

文字、箭头的规格。字体大小按管径的0.3∽0.5倍；箭头长度：管径≤80mm为管径的2∽2.5倍、管径＞80mm为200∽400mm。

【标识位置】

文字+箭头的标注位置。应标注在：管道（风管）的起点、终点、转弯处、分支处、设备进出口处、穿越墙体楼板处等，设置在通道、操作面一侧等醒目部位。

【标识方法】

1、箭头放在文字的前方。

2、成排管线标识位置集中布置，标识长度一致。

3、统一制作模板进行涂刷或喷涂，推荐新方法：专用印章。

管线标识形式示例

机房设备、管线标识

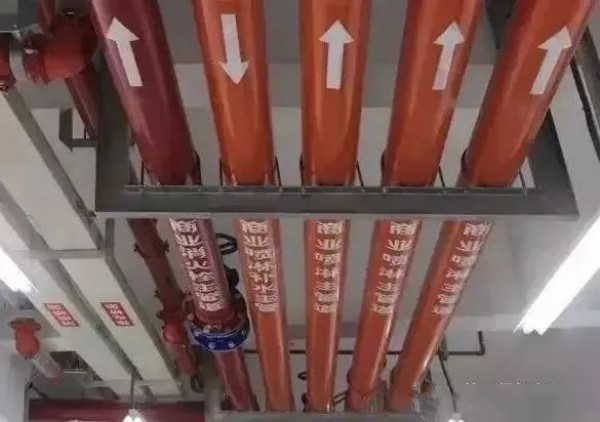

消防配管标识

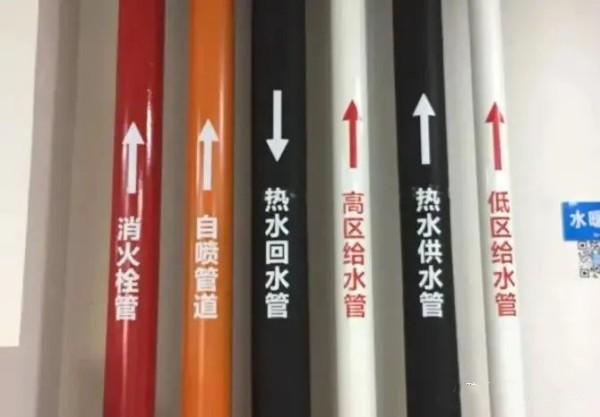

管井管道标识

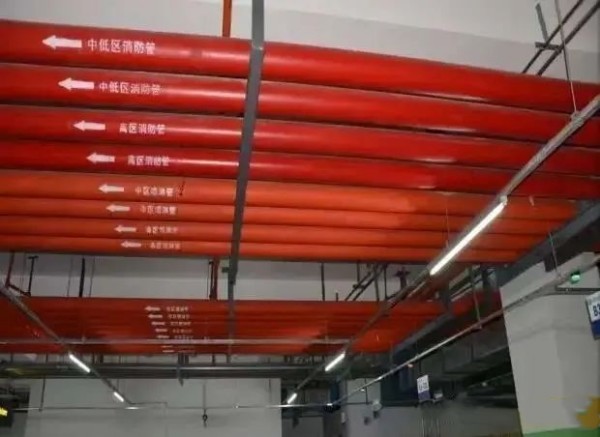

地下室成排管道标识

640 (7).jpg

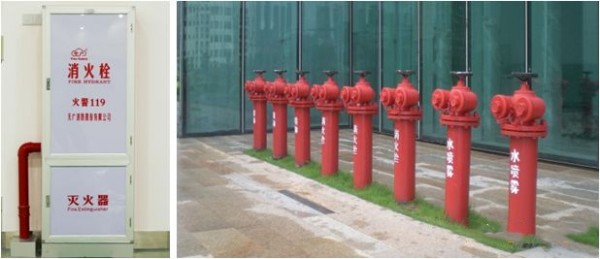

消防箱及消防接合器标识
