【6S目视化】6S目视化之工厂划线

发布时间：2021-10-29浏览次数：

划线是工厂目视化的重要构成部分，没有规矩，不成方圆，没有划线，工厂混乱。

划线应用对象一般是地面，通过在地面上划线来区分、隔离空间场所，安全、高效是工厂划线的重要作用与价值。

工厂应该如何科学、规范地划线呢？何时用实线，何时用虚线？何时用黄色颜色的划线，何时用红色颜色的划线，什么情况下用什么颜色的划线呢？不同场所，划线的宽度应该是多少才合适呢？企业需要掌握工厂划线的基本知识，结合国家标准、行业标准、地方标准、团体标准规范，建立企业自己的划线标准规范。

结合6S目视化管理项目实践经验，总结如下工厂划线规范，供参考。企业需要结合国家标准及自身实际情况量身定制，适合自己企业的才是最好的。

一、工厂划线规范

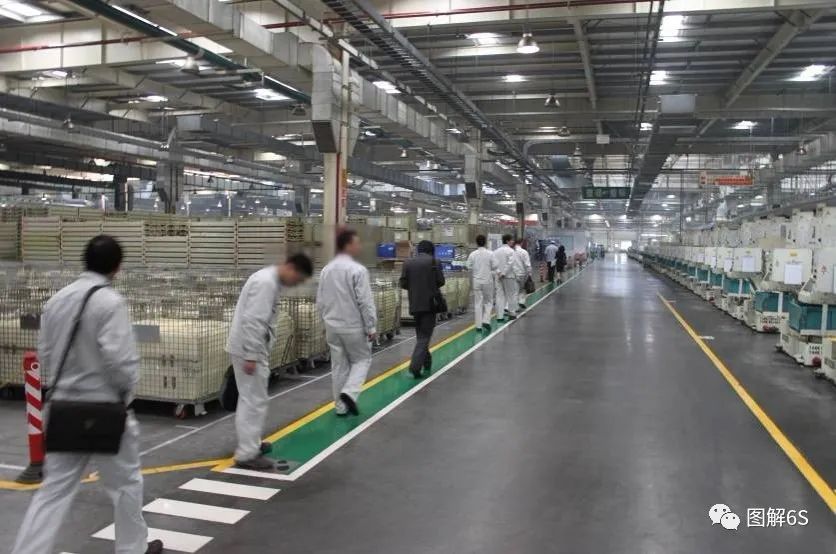

1.工厂车间划线规范

序号	类别	线宽	线形	颜色
1	主通道线、人行通道线	100mm	实线	黄色
2	辅助通道线	50mm	实线	黄色
3	作业区区域线	50mm	实线	黄色
4	待检验区域线	50mm	实线	蓝色
5	合格品区域线	50mm	实线	绿色
6	原材料区域线	50mm	实线	黄色
7	半成品与成品区域线	50mm	实线	黄色
8	箭头指向线	视情况	实线	白色或黄色
9	开门线	50mm	虚线	黄色
10	推车定置出入口线	50mm	虚线	黄色
11	机台定位线	50mm	四角定位线	黄色
12	叉车、推车、台车定置	50mm	方框定位线	黄色或白色
13	小物品、垃圾桶	50mm	四角定位线	黄色或白色
14	不合格品区域线	50mm	实线	红色
15	危险化学品区域线	50mm	实线	红色
16	废品区域线	50mm	实线	红色
17	消防栓消防区域线	10mm	实线	红色
18	警戒线	50mm	黄黑斑马线	黄、黑
19	配电柜区域线	50mm	黄黑斑马线	黄、黑
20	突出物标识线	50mm	黄黑斑马线	黄、黑
21	坑道周围区域线	50mm	黄黑斑马线	黄、黑
22	危险区域线	50mm	黄黑斑马线	黄、黑
备注：黄黑斑马线，划线区域内为易造成电击、碰撞、坠物、挤压等危险，禁止停留区域。配电柜、突出物、设备运行区、梯子、防护栏、拐角等范围处应用，大面积区域则采用50mm宽黄黑斑马线标示出范围；小面积危险区域则采用间隔100mm/45度的黄黑斑马线。

2.工厂外围环境划线规范

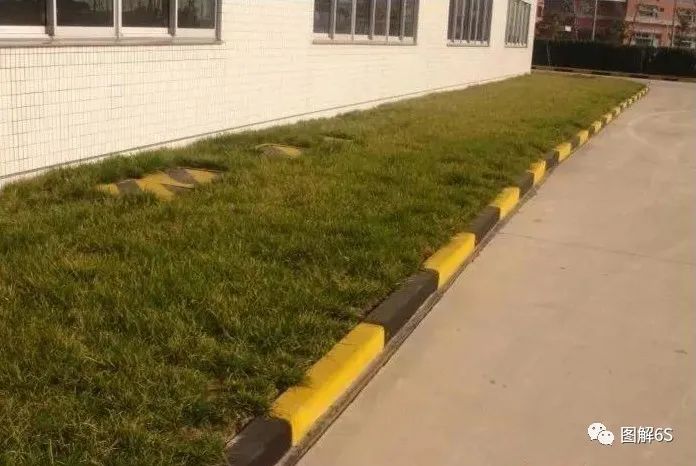

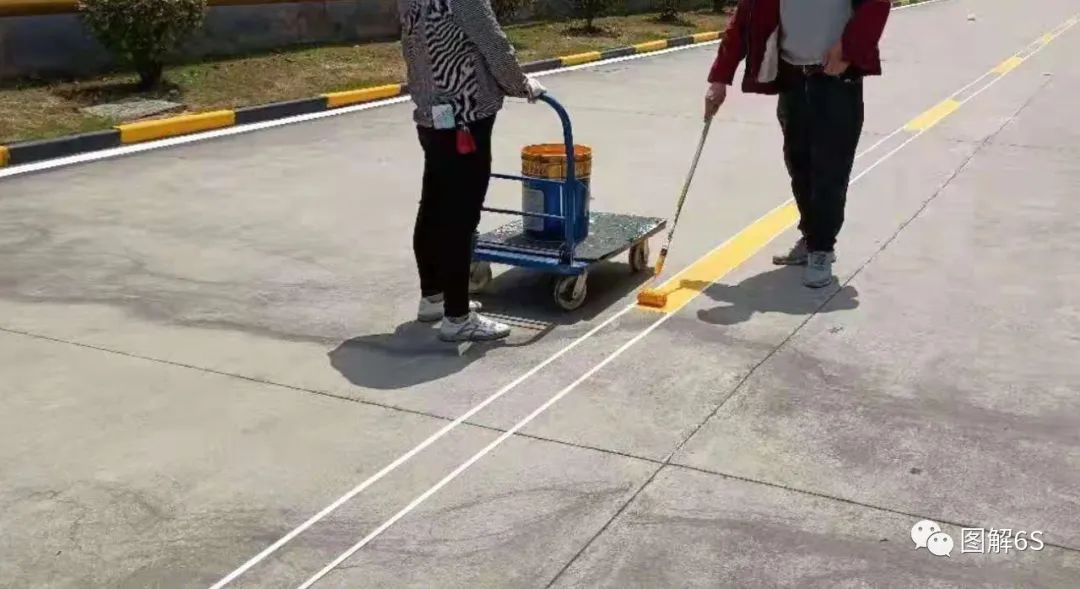

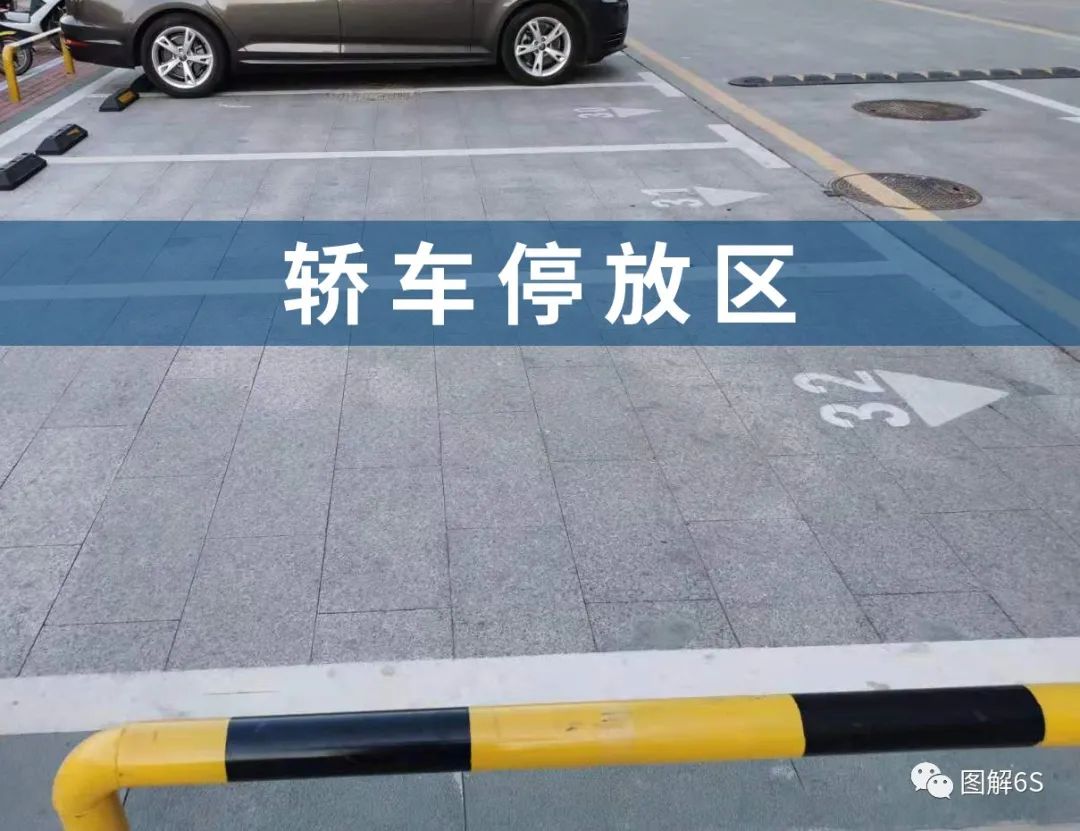

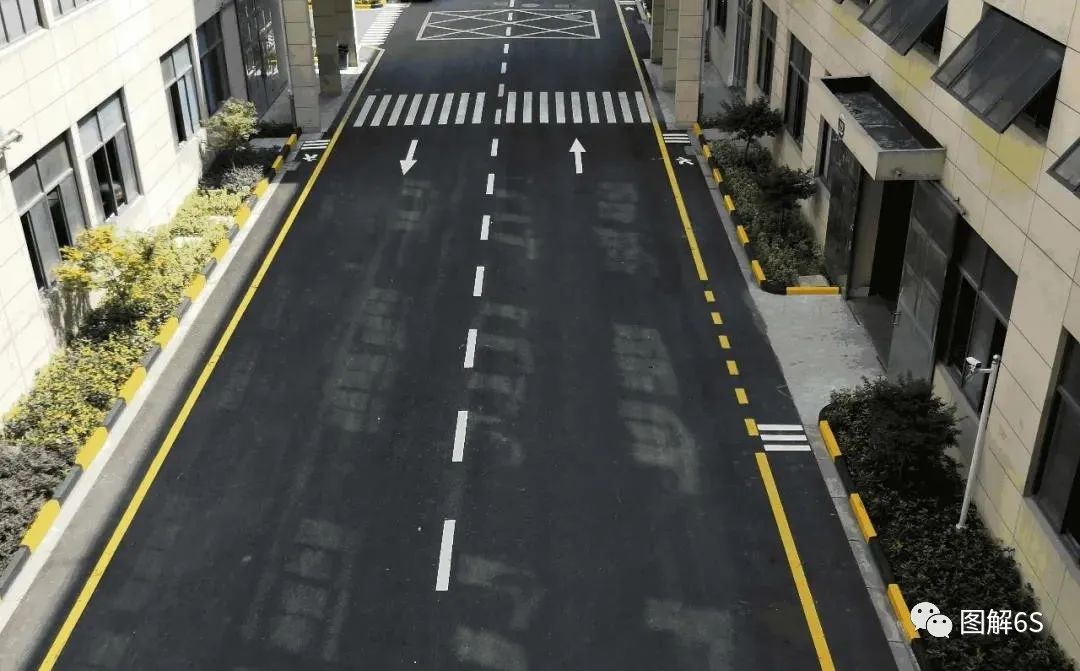

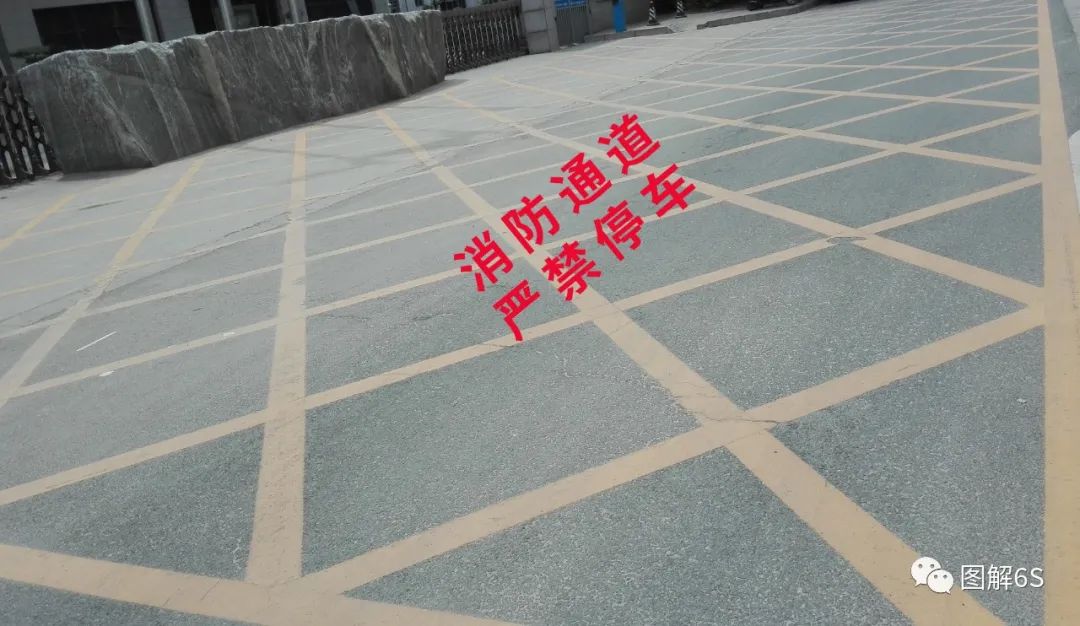

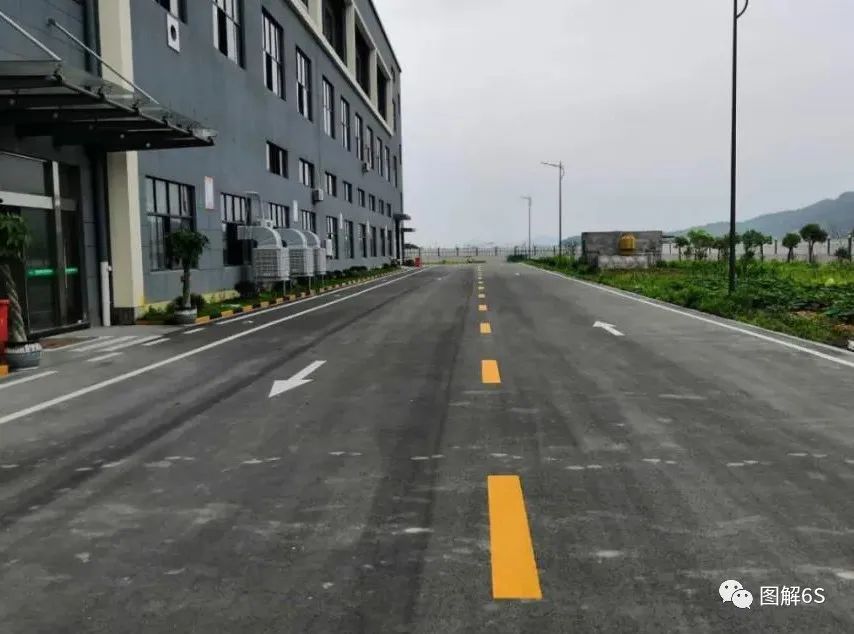

工厂外围的道路、停车场（位），需要明确车辆和人行通道的位置，做好道路的通行规划，停车位的规划，人车分通道行，保护人和物的安全。厂区道路和停车场（位）的标识（标线），依据GB5768《道路交通标志和标线》标准、行业标准及企业实际情况进行道路与停车位规划、划线。
